Estado de Disponibilidad: | |
---|---|
Cantidad: | |

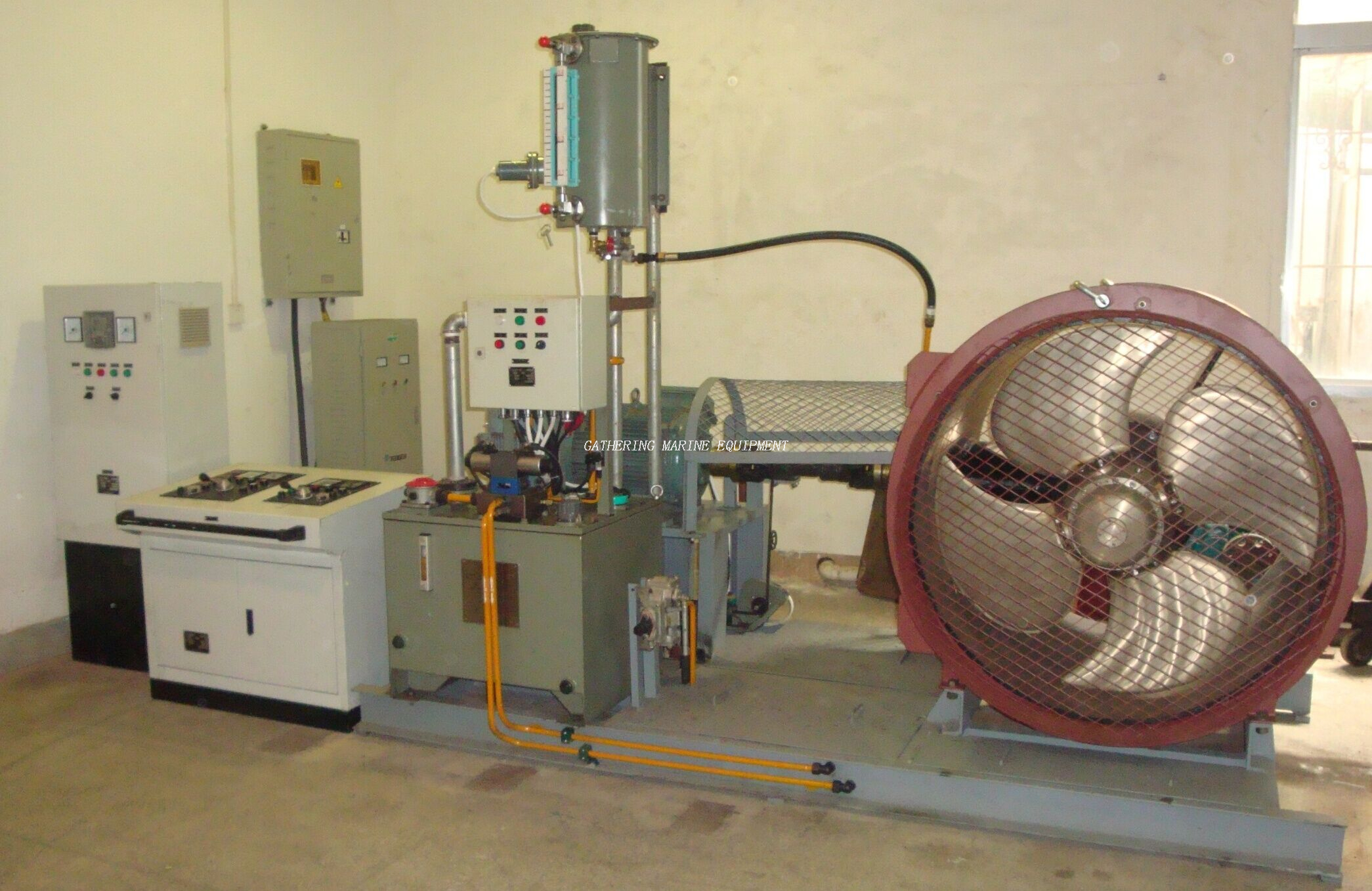

Tunnel Thruster proporciona empuje a la embarcación para moverse hacia los lados
Aplicación: Buque de transporte, remolcador, buque de ingeniería oceánica, barco RORO, revestimiento de carga, etc.
Tipo | Diámetro de la hélice. | Potencia de entrada máx. | Aporte | Frecuencia | Relación de reducción | Interno | Longitud | Máx.empuje | Hélice | |
milímetros | kilovatios | CV | rpm | Hz | Z1/Z2 | milímetros | milímetros | kn | rpm | |
SCT90 | 900 | 235 | 320 | 1450 | 50 | 2.706 | 918 | 820 | 37.6 | 543.3 |
250 | 340 | 1750 | 60 | 40 | 650.4 | |||||
SCT100 | 1000 | 290 | 394 | 1450 | 50 | 2.846 | 1020 | 900 | 46.4 | 516.5 |
310 | 422 | 1750 | 60 | 49.6 | 618.4 | |||||
SCT110 | 1100 | 350 | 476 | 1450 | 50 | 3.09 | 1120 | 1000 | 56 | 475.6 |
380 | 517 | 1750 | 60 | 60.8 | 569.4 | |||||
SCT120 | 1200 | 420 | 571 | 1450 | 50 | 3.417 | 1220 | 1050 | 67.2 | 430.2 |
450 | 612 | 1750 | 60 | 72 | 515.1 | |||||
SCT130 | 1300 | 490 | 666 | 1450 | 50 | 3.78 | 1328 | 1160 | 78.4 | 389.1 |
530 | 721 | 1750 | 60 | 84.8 | 465.9 | |||||
SCT148 | 1480 | 550 | 748 | 1450 | 50 | 4.083 | 1510 | 1260 | 88 | 360 |
580 | 789 | 1750 | 60 | 92.5 | 431 | |||||
SCT165 | 1650 | 680 | 925 | 1450 | 50 | 4.545 | 1680 | 1400 | 108 | 323.4 |
820 | 1115 | 1750 | 60 | 130 | 387.2 | |||||
SCT180 | 1800 | 1020 | 1387 | 1450 | 50 | 4.75 | 1830 | 1550 | 163.2 | 344 |
930 | 1265 | 1160 | 60 | 148.8 | 273.83 | |||||
SCT200 | 2000 | 1250 | 1700 | 1450 | 50 | 4.727 | 2030 | 1700 | 200 | 311 |
1150 | 1564 | 1160 | 60 | 184 | 247.5 | |||||
960 | 1306 | 980 | 50 | 153.6 | 207.3 | |||||
SCT220 | 2200 | 1400 | 1904 | 980 | 4.364 | 2230 | 1880 | 224 | 224.6 | |
1530 | 2081 | 1160 | 60 | 244.8 | 268.1 | |||||
SCT240 | 2400 | 1660 | 2258 | 980 | 50 | 4.727 | 2430 | 2040 | 265.6 | 207.3 |
1800 | 2448 | 1160 | 60 | 288 | 247.5 | |||||
SCT260 | 2600 | 2100 | 2856 | 980 | 50 | 4.636 | 2632 | 2210 | 336 | 211.7 |
1950 | 2652 | 880 | 60 | 312 | 189.8 | |||||
SCT280 | 2800 | 2450 | 3332 | 980 | 50 | 4.917 | 2836 | 2380 | 392 | 199.3 |
2250 | 3060 | 880 | 60 | 360 | 179 | |||||
SCT300 | 3000 | 2600 | 3536 | 730 | 50 | 4.583 | 3040 | 2550 | 416 | 159.2 |
2800 | 3808 | 880 | 60 | 448 | 192 | |||||
SCT330 | 3300 | 2900 | 3944 | 730 | 50 | 5.207 | 3340 | 2800 | 464 | 140.2 |
3150 | 4284 | 880 | 60 | 504 | 169 |
Disposición de empuje del túnel
1.Puentepanel de control electrónico
2.Panel de control lateral
3.control portátil
4.Unidad de control central
5. Arrancador de motor con dispositivo de detección de carga incorporado
6.Acoplamiento
7.motor de accionamiento
8.Unidad de propulsión de túnel
9.Unidad hidráulica con bomba eléctrica y válvula de control.
10.Transmisor de tono
11.Tanque de gravedad
12.Bomba manual
