El sistema de tratamiento de agua de lastre marino (BWMS) es un dispositivo para tratar el agua de lastre y descargada de los barcos al mar.
Diseño compacto y modular con pantalla táctil, alarma sonora y visual.
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Sistema de gestión de agua de lastre marino (BWMS)
El agua de lastre es agua de mar transportada por un buque en sus tanques de lastre para garantizar la estabilidad y la integridad estructural del buque.Los tanques de lastre se construyen en los buques con sistema de tuberías y bombas de lastre de alta capacidad para realizar la operación.
Pero al sacar el agua de lastre de los tanques de lastre, debe tratarse antes de poder descargar el lastre.Ahí es donde entra en juego el sistema de gestión del agua de lastre.

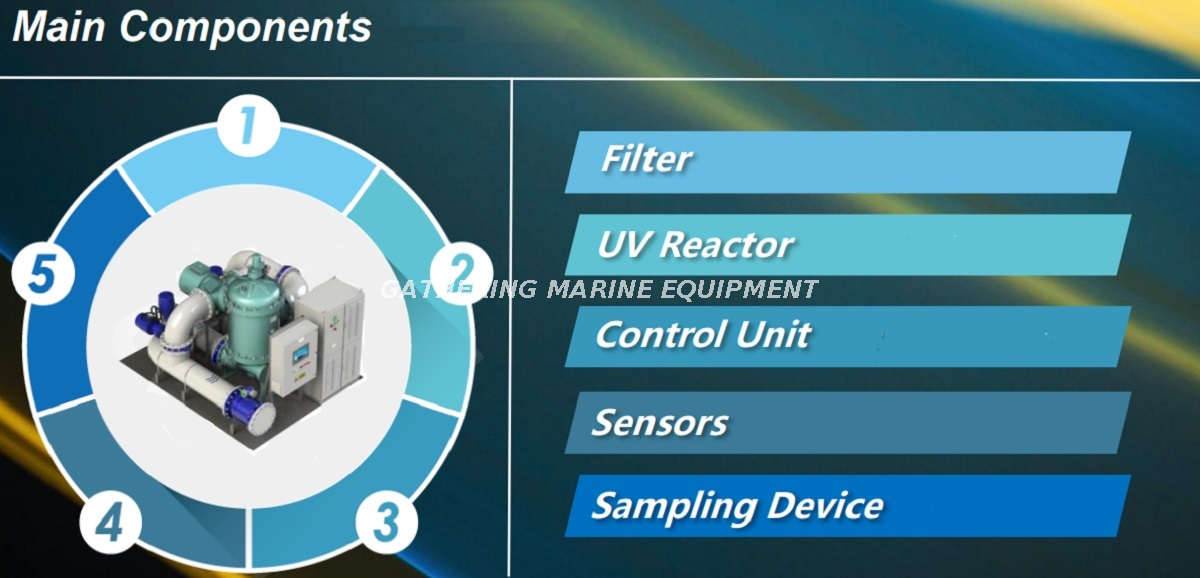

El sistema BWTS incluye reactor UV, filtro, caja de control presurizada, unidad de control, gabinete de energía, válvulas eléctricas, equipo de monitoreo, dispositivo de muestreo y tuberías.

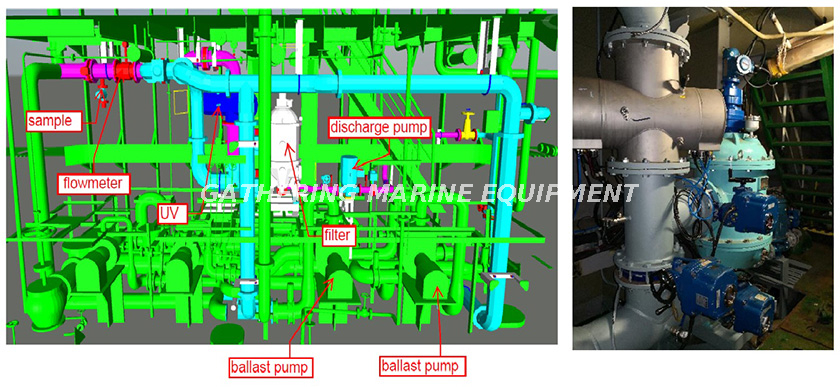

Diagrama del sistema de lastre BWTS

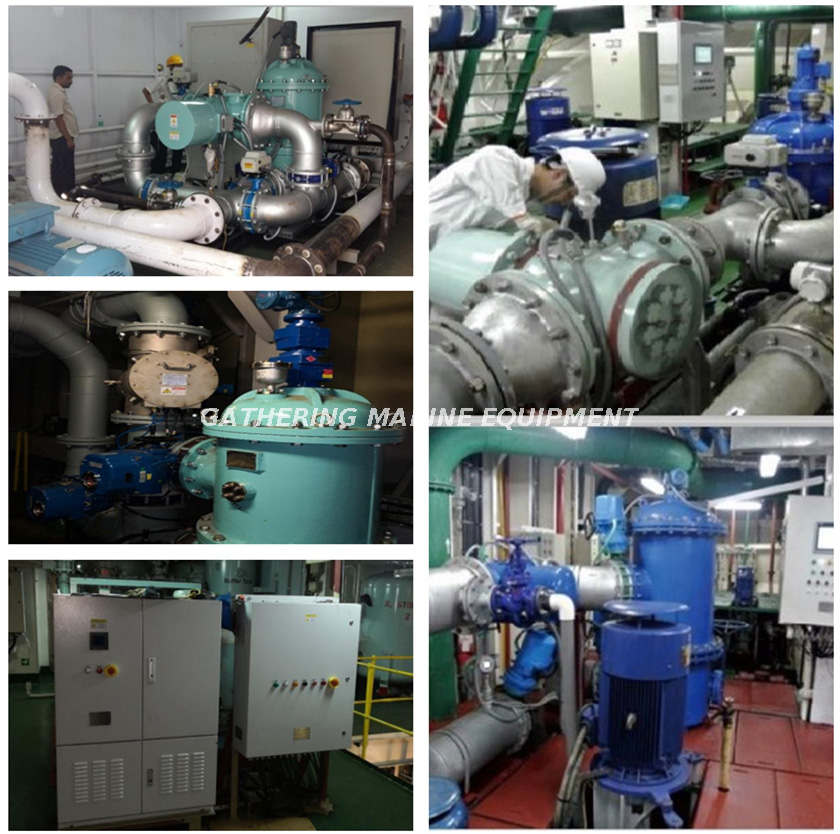

Modelo del BWTS como referencia.
Capacidad nominal (m3/h) | Rango de capacidad (m3/h) | Fuerza (kilovatios) | Peso (Tonelada) | Longitud (mm) | Ancho (mm) | Altura (mm) |
150 | 20~150 | 18 | 1.4 | 2500 | 1200 | 1700 |
250 | 30~250 | 33.5 | 2.2 | 2400 | 2100 | 1800 |
350 | 40~350 | 45.5 | 2.4 | 2400 | 2100 | 2000 |
500 | 60~500 | 57.5 | 2.4 | 2400 | 2100 | 2000 |
700 | 80~700 | 73 | 3 | 3100 | 2400 | 2300 |
850 | 100~850 | 85 | 3 | 3100 | 2400 | 2300 |
1150 | 140~1150 | 110 | 3.3 | 3500 | 2500 | 2300 |
1500 | 180~1500 | 135 | 4.1 | 4500 | 3000 | 2400 |
1700 | 200~1700 | 168 | 5.9 | 5000 | 3100 | 2300 |
2300 | 280~2300 | 217 | 6.5 | 5500 | 3800 | 2300 |
3000 | 360~3000 | 267 | 8.2 | 6500 | 4500 | 2400 |
Principio de funcionamiento
Los modos de trabajo generales incluyen procesos de lastre y deslastrado, así como el deslastre y el bypass de emergencia.

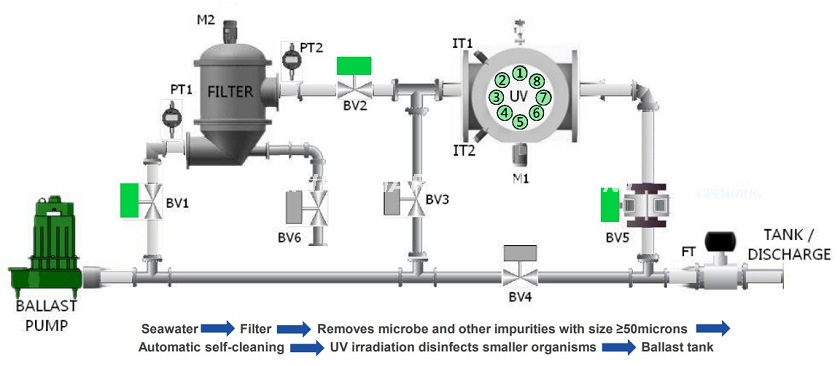

Lastre

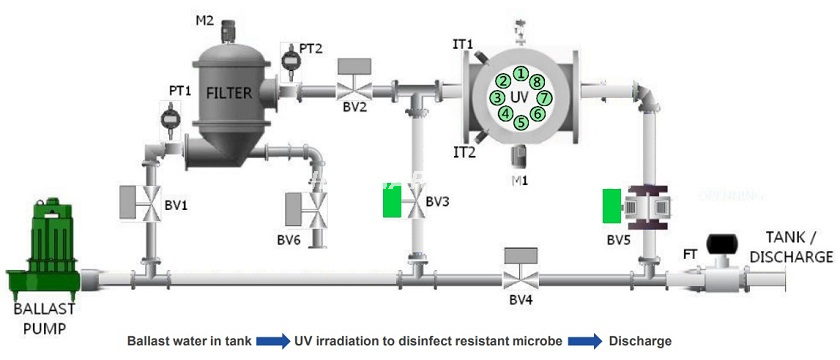

Deslastre
Derivación
Ventaja
1. Diseño compacto y modular
2. Operación de pantalla táctil, fácil instalación y mantenimiento
3. Alarma sonora y visual
4. Propuesta flexible y multimontaje
5. No hay peligros para la tripulación.
6. Funciona en todas las zonas y cursos del mar.
